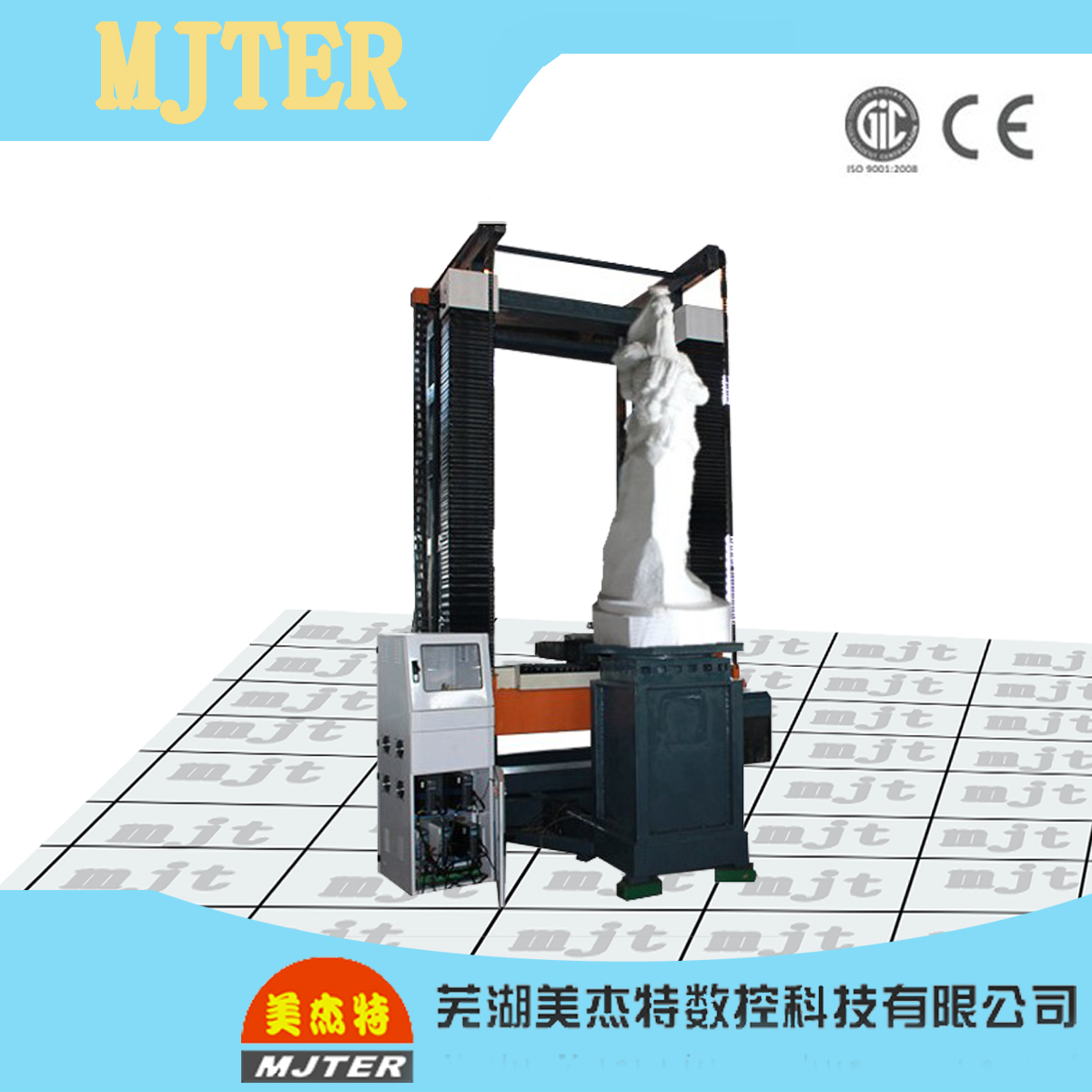

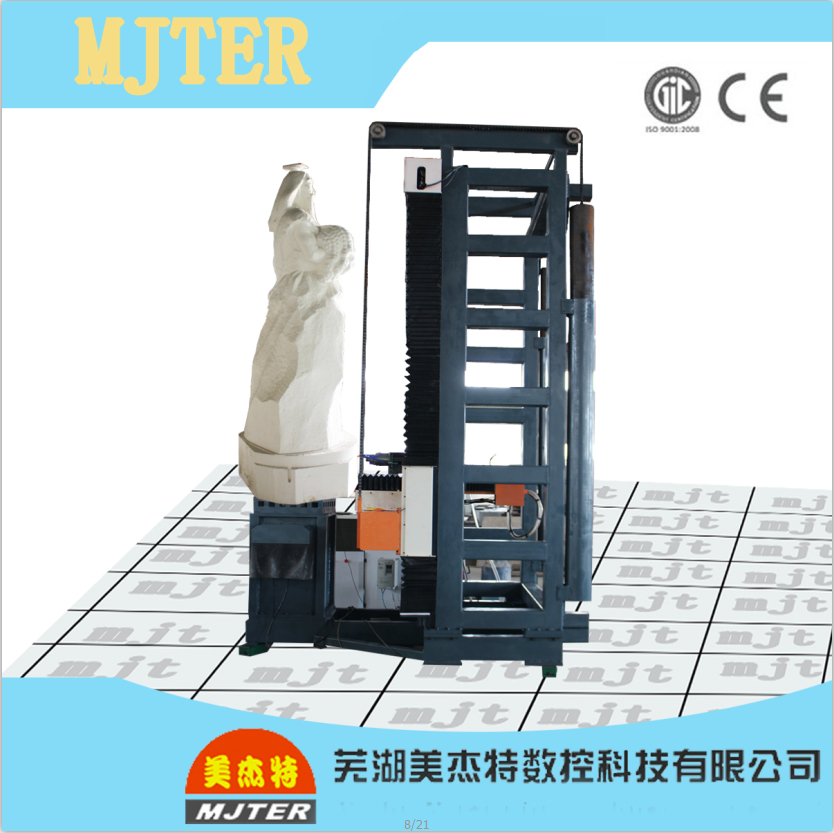

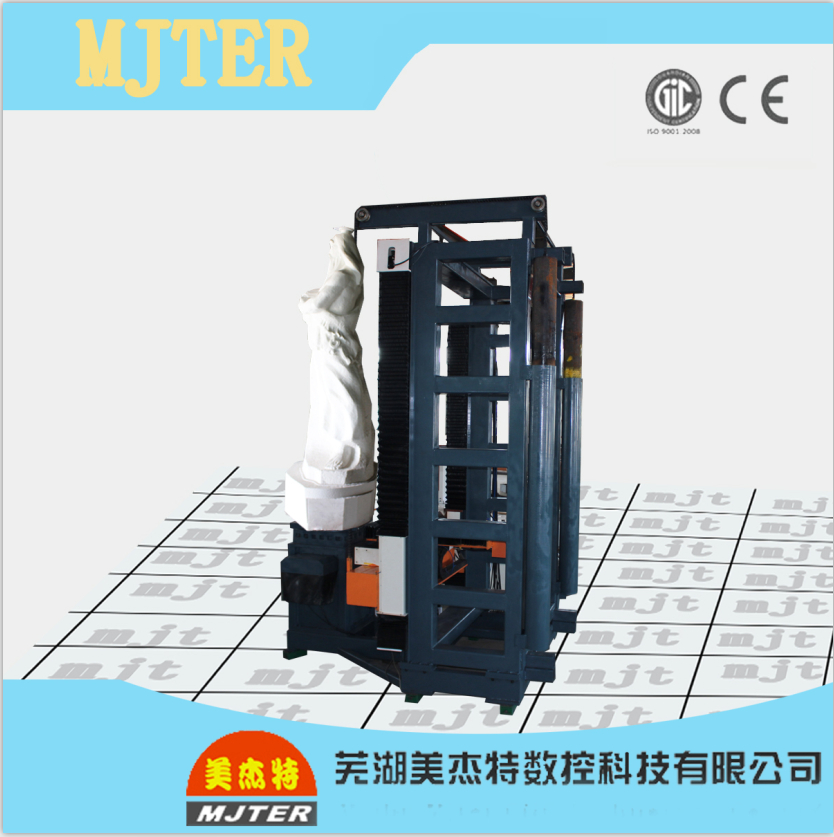

L-1630大型立体加工中心
- 所属分类：美杰特立体雕刻机
- 四轴立体雕刻机（龙柱雕刻机）MJT CNC 1630性能特点：
刚—整体厚壁钢管构造机床，经过有限元（FEA）分析和设计，使机床稳定，不易变形，刚性最佳。
精-机床导轨X Y Z三轴全部采用台湾或德国线性导轨+滚珠丝杠，实现高速、高精度加工，采用龙门移动方式，可承受重负荷工件。
劲—CNC1630标配11KW水冷主轴（可选配进口台湾普森电主轴）
跃—采用PCI接口的嵌入式数控系统，可实现断点续雕、断电记忆功能
详细信息
美杰特七轴四轴联动立体雕刻机
|
型号 |
L-1630E立式加工 |
|
雕刻系统 |
七轴四联动（中英文界面控制系统） |
|
立体雕刻尺寸 |
直径1600MM 高3000MM（方形1000X1000X3000） |
|
平面四面雕尺寸 |
方料宽1000MM；深度1000MM；长度3000MM |
|
上下装工件 |
工件放上面，下面压卡定位 |
|
旋转轴承载重量 |
最大承载15吨 |
|
进料 |
方料宽1000MM；高1000MM；长度3000MM |
|
圆柱进料 |
直径1600，长度3000MM |
|
最大雕刻深度 |
800MM到中心位 |
|
开坯锯片轴 |
直径600MM |
|
锯片主轴电机 |
进口ABB，功率11KW |
|
雕刻速度 |
雕刻速度：15米/分钟。 |
|
雕刻精度 |
300MM:0.05MM |
|
外型尺寸 |
宽5800MM长2900MM高4500MM |
|
主轴功率 |
11KW，精密高速专用主轴 |
|
主轴刀具 |
刀具最大直径25MM，刀具最大长度400MM |
|
A轴伺服变速箱 |
日本精密变速箱5000N.A |
|
A轴电机 |
日本进口安川伺服5KW电机 |
|
XYZ电机 |
日本进口安川伺服3KW电机 |
|
ZXY丝杆 |
日本THK5010 |
|
XYZ导轨 |
台湾45重负荷方导轨 |
|
电压 |
380V |
|
主要功能 |
立体雕刻，圆柱浮雕雕刻 |
|
水箱底座 |
提供图纸由需方水泥浇筑 |
|
加工中心钣金 |
全防护钣金 |
|
重量 |
约18吨 |
机器特点
|
1、多主轴雕刻，在同样图案上可以进行所主轴同时工作，极大提高了加工速度，也可单主轴独立工作，控制生产成本， 2、床身采用整体厚度全钢结构设计，经焊接回火时效处理，刚性强，力度大，转动很平稳，使得长时间高速运行不变形，不抖动， 3、可进行重切割，采用高速驱动器，保证机器长时间高速运行， 4、专为要求大批量、小工件加工的客户而设计。 |
可选配
|
1、可选机型：MJT-0822 MJT-1025 MJT-1530 2、可选主轴2个4个6个或者8个， 3、可选加工范围：800*2200mm，1000*2500mm，1500*3000mm |
技术参数
| 参数/型号：MJT-1630 | 加工范围：1600*3000mm | 主轴功率：恒功率11KW |
| 运动模式：安川伺服驱动 | 最大加工速度：10m/min | 电压：AC380±15%50HZ |
| 负载：18吨 | 最高快移速度：15m/min | 轴转速：24000rpm |
| 主轴个数：1 | 外形尺寸：宽5800MM长2900MM高4500MM | 定位精度：0.05mm |
|
床身 |
生产环境 |
驱动器 |
机器生产车间 |
欧式家具、仿古实木家具、楼梯柱、佛像、工艺品、塑料模型等圆柱立体雕。
|
|
|
|
|
机械手立体雕刻柱子头1
北京狮子立体雕刻2
北京狮子双头雕刻3
米黄毛泽东三维雕刻4
|
| |||||||||
|
 | ||||||||
 |
| ||||||||
