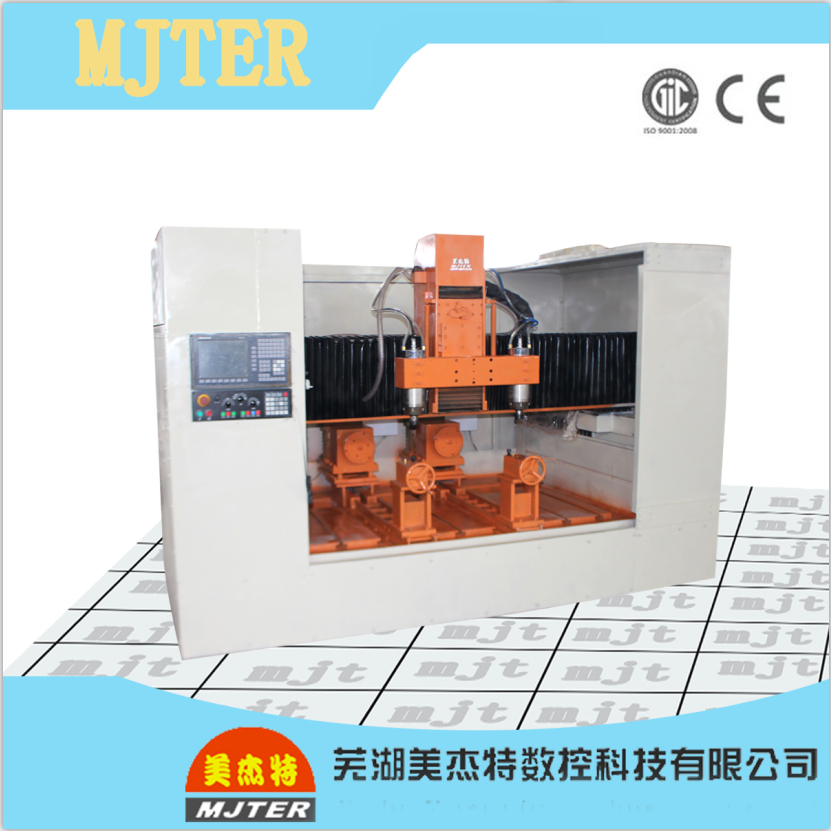

双头平面加立体四轴联动立体机
- 所属分类：美杰特立体雕刻机
- 四轴立体雕刻机（龙柱雕刻机）MJT 2M-0610性能特点：
刚—整体厚壁钢管构造机床，经过有限元（FEA）分析和设计，使机床稳定，不易变形，刚性最佳。
精-机床导轨X Y Z三轴全部采用台湾或德国线性导轨+滚珠丝杠，实现高速、高精度加工，采用龙门移动方式，可承受重负荷工件。
劲—CNC0612标配6KW水风冷主轴（可选配进口台湾普森电主轴）
跃—采用PCI接口的嵌入式数控系统，可实现断点续雕、断电记忆功能
详细信息
| 型号 | 2M-1609E-4 | 4M-0412E-4 | 8M-0212E-4 |
| 雕刻系统 | 四轴联动控制软件 | ||
| 立体雕刻尺寸 | 直径400MM；长600MM | 直径400MM:长1200MM | 直径200MM；长1200MM |
| 平面雕刻尺寸 | 宽1600MM；长900MM | 宽400MM；长1200MM | 宽200MM；长1200MM |
| 前后装工件 | 前250卡盘；后顶尖定位 | 前、后顶尖定位 | 前、后顶尖定位 |
| 旋转轴承载 | 最大承载1000KG | 最大承载1000KG | 最大承载1000KG |
| 进方料 | 宽250;高250;长600MM | 宽200;高200;长1200MM | 宽140;高140;长1200MM |
| 圆柱进料 | 直径400，长度600MM | 直径6300，长度2500MM | 直径200;长度1200MM |
| 最大雕刻深度 | 200MM到中心位 | 150MM到中心位 | 100MM到中心位 |
| 最大进刀量 | 最深一刀加工深度200MM | 最深一刀加工深度150MM | 最深一刀加工深度100MM |
| 标配刀夹 | 6;8;10;12；16共5只 | 3;4;6;8;10;12;16共6只 | 4；6;8;10;12共5只 |
| 原配刀具 | 6;8;10;12;16共300支 | 3;4;6;8;10;12;16共300支 | 4;6;8;10;12共300支 |
| 雕刻速度 | 雕刻速度：30米/分钟 | ||
| 雕刻精度 | 300MM/0.01MM | ||
| 外型尺寸 | 宽3200长1800高2500 | 宽2000长2800高2200MM | 宽3000长1800高1800MM |
| 主轴功率 | 5.5-10KW，精密恒功率主轴 | 3.7-5KW，精密高速恒功率主轴 | 2.2-4KW，精密高速恒功率主轴 |
| 主轴刀具 | 直径16MM，最大长度200MM | 最大直径16MM，最大长度200MM | 最大直径12MM，最大长度150MM |
| A轴变速箱 | 台湾精密变速箱1500N.A | 台湾精密变速箱2500N.A | 台湾精密变速箱1500N.A |
| A轴伺服电机 | 1.5KW，130 | 1.5KW，130 | 0.75KW,110 |
| YXz电机 | 台湾进口专利齿轮轴电机3KW,130 | ||
| Z丝杆 | 日本THK3210 | 日本THK4010 | 日本THK4010 |
| YXZ导轨 | 台湾35重负荷方导轨 | 台湾35重负荷方导轨 | 台湾25重荷方导轨 |
| 水泵 | 100W,6米扬程 | 100W,4米扬程 | |
| 电压 | 380V | ||
| 主要功能 | 立体雕刻，圆柱浮雕雕刻 | ||
| 技术支持 | 免费全套技术培训 | ||
| 重量 | 约4000KG | 约3500KG | 约3吨 |
机器特点
|
1、多主轴雕刻，在同样图案上可以进行所主轴同时工作，极大提高了加工速度，也可单主轴独立工作，控制生产成本， 2、床身采用整体厚度全钢结构设计，经焊接回火时效处理，刚性强，力度大，转动很平稳，使得长时间高速运行不变形，不抖动， 3、可进行重切割，采用高速驱动器，保证机器长时间高速运行， 4、专为要求大批量、小工件加工的客户而设计。 |
可选配
|
1、可选机型：MG-60-30,MG-80-37-6,MG-80-25-8， 2、可选主轴6个或者8个， 3、可选加工范围：800*2200mm，800*1800mm，800*1400mm |
技术参数
| 参数/型号：MG-60-30-6 | 加工范围：600*300mm | 主轴功率：恒功率7.5Kw |
| 运动模式：安川伺服驱动 | 最大加工速度：10m/min | 电压：AC380±15%50HZ |
| 负载：5.5吨 | 最高快移速度：15m/min | 轴转速：24000rpm |
| 主轴个数：2 | 外形尺寸：2000*3000*4000mm | 定位精度：0.05mm |
|
床身 |
生产环境 |
驱动器 |
机器生产车间 |

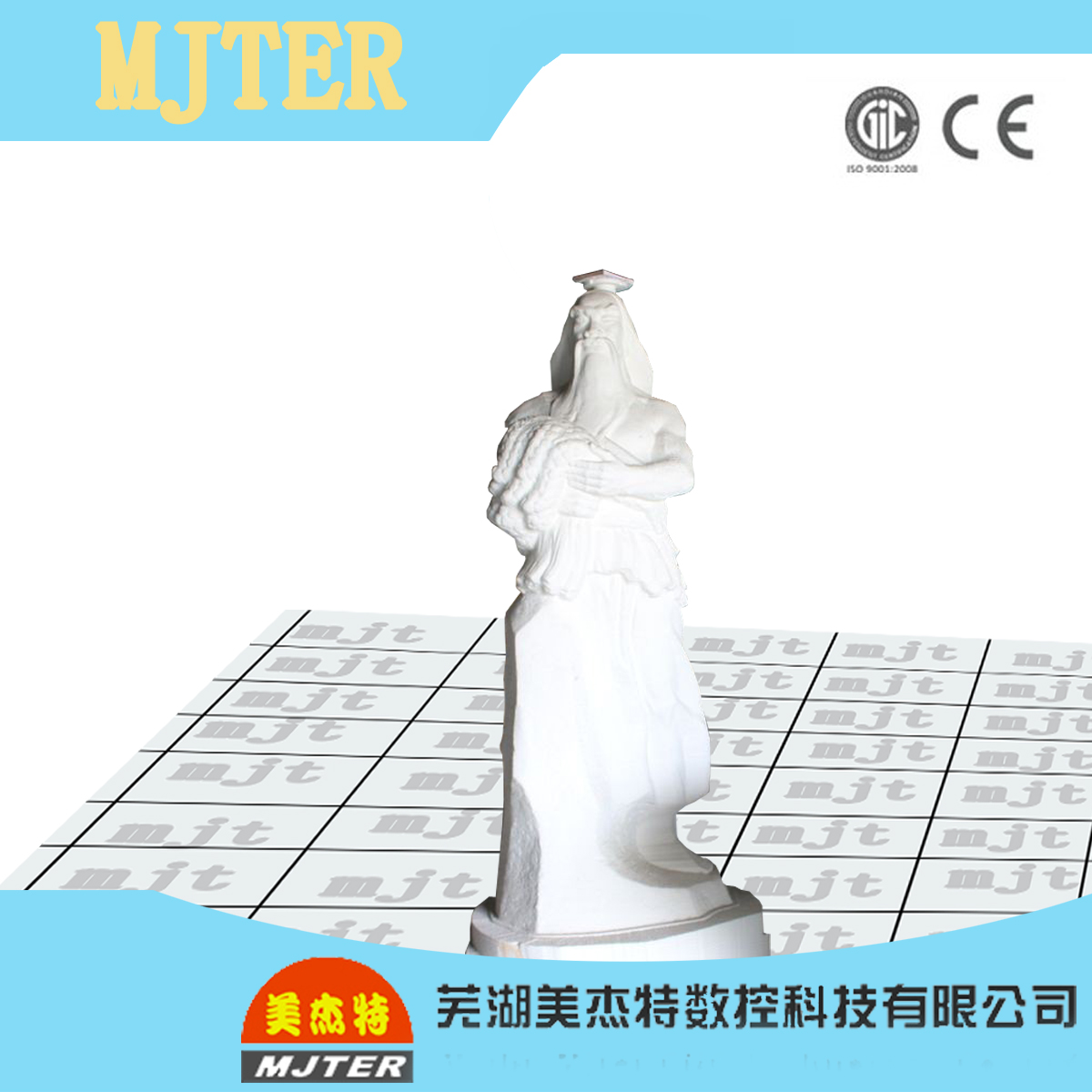

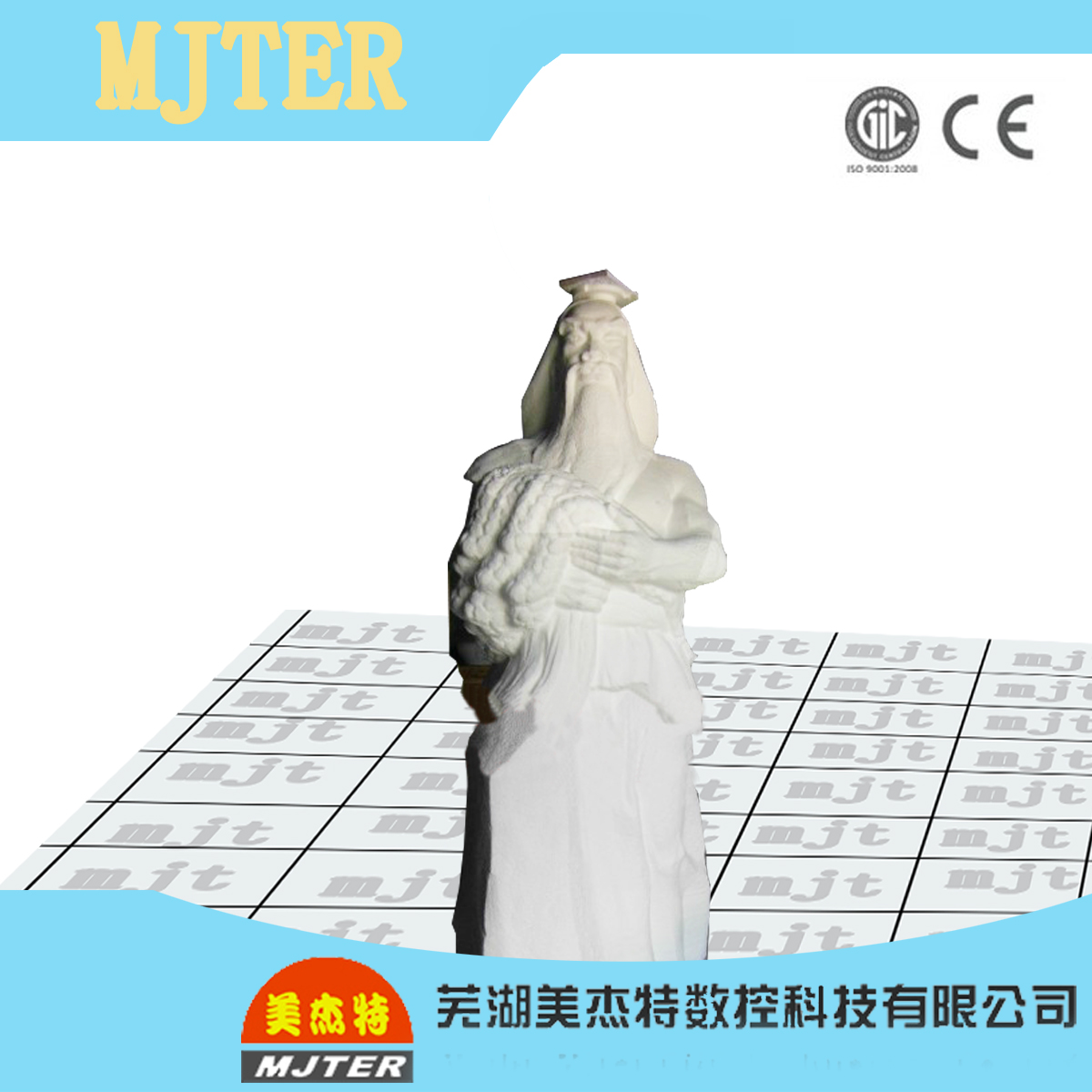

欧式家具、仿古实木家具、楼梯柱、佛像、工艺品、塑料模型等圆柱立体雕。
|
太极茶盘砂岩石材样品1 |
山西花岗岩石材样品2 |
山西花岗岩石材样品3 |
花岗岩印度红石材样品4 |
|
| |||||||||
|
 | ||||||||
 |
| ||||||||
